📚 Notes : plusieurs tâches en séquence - la machine à états finis

Introduction

Dans le domaine de la robotique, le robot autonome peut avoir à choisir quelle tâche accomplir en fonction de son environnement. Par exemple, un robot aspirateur peut avoir à décider s’il doit nettoyer une pièce ou retourner à sa base de recharge. Pour gérer ces situations, on utilise souvent une machine à états finis (FSM - Finite State Machine en anglais) pour décrire les différents états possibles du robot et les transitions entre ces états.

Dans cette leçon, nous allons voir comment représenter une machine à états finis avec un diagramme d’états et comment le programmer pour un microcontrôleur Arduino (ou tout autre microcontrôleur compatible avec le langage C++).

La machine à états finis est utile pour choisir une tâche ou une action parmis plusieurs tâches et se concentrer uniquement sur la tâche choisie. Pour accomplir plusieurs tâches ou sous-tâches simultanément, on utilise une autre approche appelée la multi-tâche. C’est le sujet de la prochaine leçon. Les deux approches sont souvent combinées pour gérer le fonctionnement d’un robot autonome.

En bref

Exemple - robot qui pivote à gauche et à droite puis s’arrête

Imagine un robot qui fait 3 tours à gauche et ensuite 3 tours à droite et finalement s’arrête.

C’est un exemple très simple qu’on peut programmer (avec raison) sans une machine à états finis. Mais sa simplicité nous permet de nous concentrer sur les nouveaux éléments de planification et de code qu’on voudra inclure pour gérer des cas plus complexes qui en auraient de besoin.

Diagramme d’états

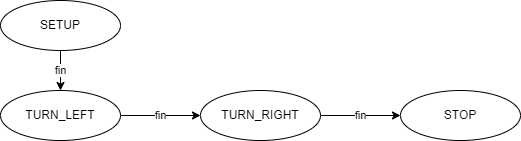

Voici le diagramme d’états pour ce robot :

• Tout programme commence à l’état SETUP, ce qui représente tout ce qui se passe avant et dans la fonction setup().
• La condition de transition vers l’état TURN_LEFT est simplement la fin de l’état SETUP.
• C’est la même chose pour les transitions vers les états TURN_RIGHT et STOP.
• L’état STOP est un état final parce qu’il n’y a plus de transitions vers d’autres états. Le robot ne peut pas en sortir, alors c’est une façon de dire que le programme est terminé.

Dans d’autres contextes, c’est possible qu’il y ait des boucles dans le diagramme d’états. Par exemple :

• Un robot qui a une batterie à faible charge et doit s’arrêter pour se recharger passe probablement par un état de recharge avant de reprendre ses tâches à un état plus haut dans la chaîne des états.
• Un ascensceur suit un cycle infini à travers des états comme : attendre un appel - se rendre à l’étage de l’appel - ouvrir les portes - attendre un choix d’étage - fermer les portes - se rendre à l’étage choisi - ouvrir les portes - fermer les portes - (retour au début du cycle).

Il pourrait aussi y avoir des embranchements dans le diagramme d’états. Par exemple :

• Le robot qui vérifie son état de batterie et se recharge si le niveau est inférieur à un certain seuil ou continue ses tâches si le niveau est suffisant.
• Un robot de recherche et sauvetage qui scanne l’environnement et décide de se déplacer dans la direction de la cible si elle est détéctée ou de se déplacer dans une direction déterminée par un algorithme si la cible n’est pas détectée durant le scan.

L’extension Draw.io Integration de Henning Dieterichs

Si vous ajoutez l’extension Draw.io Integration à VS Code, vous pouvez produire des diagrammes comme celui ci-dessus directement dans VS Code. Simplement créer un nouveau fichier avec l’extension de fichier .drawio.png et l’ouvrir en choisissant Draw.io comme éditeur. Vous aurez accès à la même interface que sur le site web app.diagrams.net mais sans avoir à quitter votre environnement de travail ni à télécharger le fichier pour l’inclure dans votre projet.

🛠️ Pratique - mise en place

Préparer votre projet maintenant pour le reste des exercices qui suivent à la fin des notes.

1. Créez un nouveau projet PlatformIO nommé FSM.
2. Configurez votre projet en lui ajoutant les bibliothèques nécessaires :
   1. Ajoutez la ligne suivante à son fichier platformio.ini : lib_deps = arduino-libraries/Servo@^1.2.1 afin d’ajouter la bibliothèque externe Servo à votre projet.
   2. Copier le dossier RobotDrive de vos bibliothèques personnelles dans le dossier lib du projet.
3. Copiez le diagramme d’états plus haut dans le dossier /src de votre projet en faisant un clic-droit et en choisissant Enregistrez l'image sous... pour le télécharger. C’est un fichier de type .drawio.png que vous pouvez ouvrir et modifier avec l’extension Draw.io Integration de VS Code.

Énumération des états

Le code pour déclarer nos états en C++ ressemblerait, en version la plus simple à ceci :

1
2
3
4
5
6
7
8
9
10
11
12
13
// ... directives #include
// ... déclarations d'autres variables globales

enum class States {
  SETUP,
  TURN_LEFT,
  TURN_RIGHT,
  STOP
};

States currentState = States::SETUP;

// ... fonctions setup(), loop() et autres

• Le type déclaré est enum class States. Avec cette déclaration, nous venons de créer un nouveau type d’objet C++, comme les int, float, String, etc. Notre type s’appelle States.

  C’est possible de déclarer un enum sans le mot-clé class, mais c’est déconseillé parce que les noms des états ne seront pas nécessairement exclusifs dans le programme ce qui peut introduire des erreurs difficiles à isoler.

• Les états sont listés entre les accolades {} et séparés par des virgules ,. Ils sont généralement écrits en majuscules pour indiquer qu’ils sont des constantes.
• On termine la déclaration de l’énumération avec un point-virgule ;.
• Parce que States est déclarée en dehors de toute fonction, les états sont accessibles de partout dans le code (globalement).
• La variable globale States currentState est déclarée pour stocker l’état initial du robot. Notez qu’elle est de type States parce que ses valeurs seront limitées à celles déclarées dans l’énumération.
• On assigne des valeurs de type States avec la syntaxe NomDeClasse::NomDeValeur, dans notre cas States::SETUP. Notez les double deux-points entre les identifiants. En arrivant à chaque condition de transition dans le programme, on assigne une nouvelle valeur à cette variable.

  Un autre avantage de déclarer un enum class au lieu d’un simple enum est que les outils dans VS Code vous aident à compléter les noms des états. Par exemple, si vous tapez States:: vous verrez une info-bulle apparaître avec une liste cliquable des états possibles.

Internellement, C++ assigne une valeur entière à chaque état dans l’énumération. Par défaut, la première valeur est 0 et chaque valeur suivante est incrémentée de 1. Ainsi, SETUP est 0, TURN_LEFT est 1, TURN_RIGHT est 2 et STOP est 3. Par défaut, chaque état reçoit une valeur unique. On peut définir nos propres valeurs si on veut, mais c’est rarement nécessaire pour une FSM où c’est simplement l’identifiant de l’état qui importe.

Alternative sans enum

Sans un enum on peut déclarer nos états comme suit mais là on passe du temps à inventer des valeurs pour chaque état et on risque de faire des erreurs :

1
2
3
4
5
6
7
// alternative sans enum - déconseillée
const int SETUP = 0;
const int TURN_LEFT = 1;
const int TURN_RIGHT = 2;
const int STOP = 3;

int currentState = SETUP; // même type que les états (int)

Structure de contrôle switch-case

Avec une machine à états finis (MEF ou FSM en anglais), la fonction loop() d’un sketch Arduino sert uniquement à vérifier en continue une cascade conditionnelle pour savoir quel code exécuter en fonction de l’état courant du robot.

Utiliser if-else if

Avec if-else if, cela ressemblerait à ceci :

1
2
3
4
5
6
7
8
9
10
11
void loop() {
  if (currentState == States::SETUP) {
    currentState = States::TURN_LEFT; // transition immédiate
  } else if (currentState == States::TURN_LEFT) {
    // code pour l'état TURN_LEFT
  } else if (currentState == States::TURN_RIGHT) {
    // code pour l'état TURN_RIGHT
  } else if (currentState == States::STOP) {
    // code pour l'état STOP
  }
}

On peut voir qu’à chaque fois que la boucle se répète, on vérifie l’état actuel du robot afin de choisir le code approprié à exécuter. Si l’état ne change pas, on exécute le même code à chaque itération de la boucle. Il faut alors inclure un mécanisme pour activer la condition de transition vers le prochain état dans le code pour chaque état.

La première transition, de l’état SETUP à l’état TURN_LEFT, est immédiate car la condition est simplement la fin de la fonction setup(). Ainsi, la première fois que la fonction loop() est appelée, on passe directement à l’état TURN_LEFT.

Cette structure if-else if est tout à fait acceptable, mais on se répète beaucoup : la condition est toujours currentState == ÉTAT. En plus, ces conditions sont un peu masquées par la structure du code, soit derrière } else if () et on peut avoir de la difficulté à trouver un cas spécifique.

Il y a une meilleure structure pour ce type de comparaison : switch-case.

Utiliser switch-case

Avec switch-case, la même logique ressemblerait à ceci :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void loop() {
  switch (currentState) {
    case States::SETUP:
      currentState = States::TURN_LEFT; // transition immédiate
      break;
    case States::TURN_LEFT:
      // code pour l'état TURN_LEFT
      break;
    case States::TURN_RIGHT:
      // code pour l'état TURN_RIGHT
      break;
    case States::STOP:
      // code pour l'état STOP
      break;
  }
}

C’est immédiatement beaucoup plus lisible, mais il y a quelques détails à noter. Voici la structure générale d’un switch-case :

1
2
3
4
5
6
7
8
switch (variable) {
  case VALEUR1:
    // code pour VALEUR1
    break;
  // autres cas
  default:
    // code pour toutes les autres valeurs
}

• variable est la variable qu’on veut comparer à des valeurs numériques spécifiques
• chaque cas commence par case VALEUR1: où VALEUR1 est une valeur possible pour variable
• le code pour chaque cas est écrit entre case VALEUR1: et break;

  Il ne faut pas oublier le mot-clé break à la fin de chaque cas. Sinon, le code continuera à exécuter tous les cas suivants jusqu’à ce qu’il trouve un break ou qu’il arrive à la fin du switch-case.

• default: est optionnel et représente le cas où variable ne correspond à aucune des valeurs spécifiées. C’est une façon de gérer les erreurs ou les cas inattendus.

  Avec les FSM, on n’utilise pas souvent default: parce qu’on se réfère uniquement aux cas déclarés dans l’énumération.

Tout ensemble

Intégrant les nouveautées pour la FSM et le code que nous avons utilisé pour gérer les déplacements du robot (la bibliothèque personnelle RobotDrive), le code pour la FSM pourrait ressembler à ceci :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
#include <Arduino.h>
#include <RobotDrive.h>

/*
DÉFINIR LES CONNEXIONS MATÉRIELLES
*/

const int millisForOneTurn = 2100; // à calibrer; avec turnLeft() et turnRight()

/*
DÉFINIR LES ÉTATS DU ROBOT
*/

enum class States {
  SETUP,
  TURN_LEFT,
  TURN_RIGHT,
  STOP
};

States currentState = States::SETUP;

// initialiser le matériel et les connexions
void setup() {
  setRobotDrivePins(10, 11);
}

// dans une MEF (FSM), sert à vérifier en perpétuité l'état de la machine
void loop() {
  switch (currentState) {
  case States::SETUP:
    currentState = States::TURN_LEFT;
  case States::TURN_LEFT:
    turnLeft();
    delay(3 * millisForOneTurn);
    currentState = States::TURN_RIGHT;
    break;
  case States::TURN_RIGHT:
    turnRight();
    delay(3 * millisForOneTurn);
    currentState = States::STOP;
    break;
  case States::STOP:
    stop();
    break;
  }
}

Vous voyez sans doute que la FSM n’était pas nécessaire ici : on aurait pu simplement décrire les trois tours d’un côté et les trois tours de l’autre dans la fonction setup() et laisser la fonction loop() vide. Notamment, les conditions de transition ici sont simplement la fin de l’état précédent.

En général, la condition de transition est plus complexe que cela. Et certains états doivent gérer plusieurs actions en simultané. C’est là que la FSM devient très utile pour organiser le code. On verra un exemple dans la leçon sur la multi-tâche.

🛠️ Pratique - suite

1. Copiez le code ci-dessus dans le fichier /src/main.cpp et compilez-le pour vérifier qu’il n’y a pas d’erreurs de transcription.
2. Téléversez le code vers votre base robotique à entraînement différentiel et observez le comportement du robot.
3. Calibrez la constante millisForOneTurn pour que le robot fasse exactement 3 tours à gauche et 3 tours à droite.
4. Définissez un nouvel état de votre choix.
   1. Ajoutez cet état dans l’énumération.
   2. Modifiez le diagramme d’états pour inclure votre nouvel état. Vous devrez avoir :
      • une transition vers cet état
      • une transition de cet état vers un autre état
   3. Ajoutez un cas pour cet état dans la structure switch-case.
   4. Modifiez le code pour le faire correspondre au diagramme d’états modifié :
      • changez la transition de l’état précédent vers cet état
      • ajoutez le code actif pour cet état
      • ajoutez une transition de cet état vers le prochain état
